Obecné informace

Procesy ultrazvukového řezání zahrnují všechny druhy řezání nebo dělení spojených dílů. Díky vysoké frekvenci lze snížit přítlak na řezanou součást. Díky tomu má provedený řez čistý povrch. V praxi existují dva různé procesy: řezání se zatavováním a samotné řezání. Řezání se zatavováním se používá převážně v oblasti textilních materiálů, folií a vlněných výrobků. Ultrazvukové řezání se používá u potravin i pro pevné materiály, jako je pryž, molitan a umělá kůže.

Řezání se zatavováním

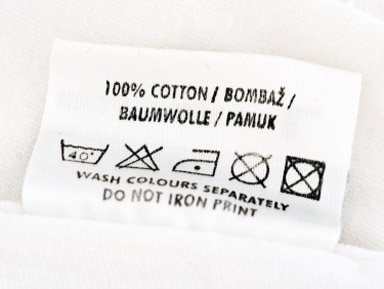

Pomocí ultrazvuku lze z termoplastů, vrstvených látek, vlněných materiálů nebo folií vyříznout jakýkoli tvar a současně zatavit vyřezaný obrys. Podíl termoplastových vláken musí být minimálně 20 %. Vibrace generované ultrazvukovým systémem vytvářejí naproti řezné kovadliny řezný účinek s odpovídajícím obrysem řezání. Současně dochází k tlumení vibrací, čímž vzniká v řezné zóně teplo způsobující svaření řezné hrany.

Řezání

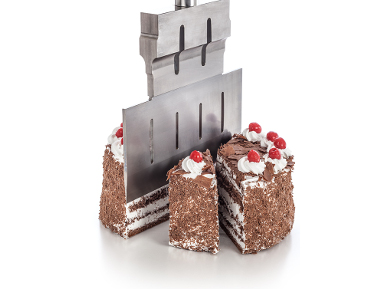

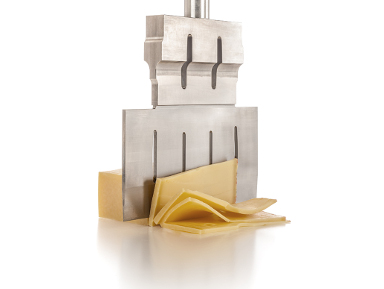

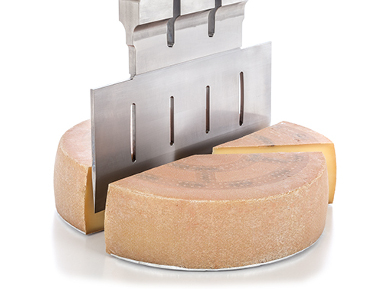

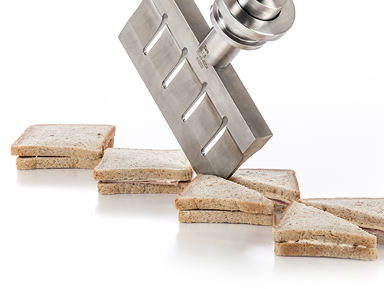

Čepel nože vibrující ultrazvukovou frekvencí provádí rychlý a přesný řez s minimálním odporem a bez uvolňování částic. Ultrazvuk se používá k řezání hotových výrobků již mnoho let. Při řezání pekařských výrobků, energetických tyčinek, sýru, pizzy apod. snižuje vibrační (studená) řezná sonotroda odpor řezného procesu a zároveň se čistí od jakýchkoli přilepených zbytků výrobku. Výsledkem jsou hladké, reprodukovatelné řezné hrany bez deformací a tepelného poškození výrobků.

Oblasti použití

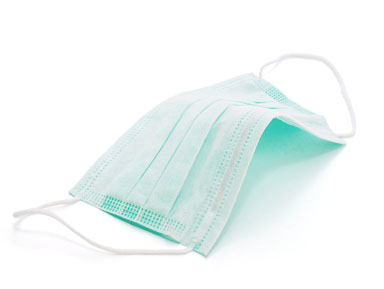

Vyřezaný obrys během jediného zdvihu. Okraje vlněných výrobků a látek se zataví, a poté jediným průchodem vyřežou. Lze vyřezat téměř každý požadovaný obrys. Typické aplikace zahrnují filtrační masky a hygienické výrobky.

Nepřetržité zatavování a řezání

Zatavování a řezání vlněných látek a tkanin je nepřetržitý proces. Lze navíc pracovat různou rychlostí, například při spouštění nebo za účelem vzájemného sladění jednotlivých procesů.

Řezání a navařování

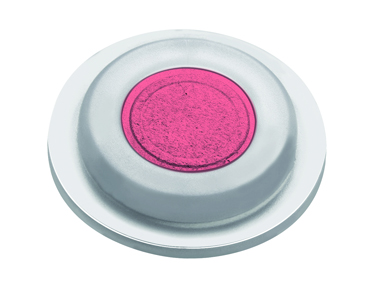

Vlněné látky a tkaniny lze navařovat na lisované plastové díly a vyřezávat jediným průchodem. Při tomto procesu se zataví okrajová zóna a předejde se tak třepení. Typickými aplikacemi jsou membrány v odvětvích, jako jsou zdravotnictví, automobilový průmysl, elektronika a obalové materiály.

Řezání a dělení pevných materiálů

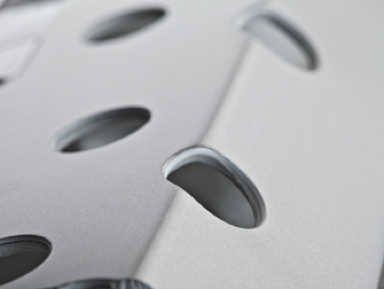

Čepel nože vibrující ultrazvukovou frekvencí vniká do řezaného materiálu s minimálním odporem a dělí jej přesně bez vznikajícího odpadu.

Výhody pro zákazníka – řezání se zatavováním:

• Řezání a zatavení vlněných látek a tkanin jediným průchodem

• Estetické a zatavené okraje řezu

• Řezání a našívání tkanin na lisované díly jediným průchodem

• Komplexní a podrobné informace o výrobku a dokumentace

• Čistě vyřezané okraje i při delších dobách zpracování

Výhody pro zákazníka - řezání:

• Čepel se sama čistí, neulpívají na ní proto žádné zbytky řezaného materiálu

• Snížení prostojů z důvodu čištění

• Řezáním bez přítlaku nedochází k žádné deformaci materiálu

• Vysoká kvalita řezu, bez znečištění a praskání jednotlivých vrstev

• Možnost zkrácení doby zpracování

• Žádný přísun tepla do výrobku – nástroj se nezahřívá

Odvětví:

• automobilový průmysl

• zdravotnictví

• textilní průmysl

• potravinářství

• plasty

• obaly
